在樓宇弱電智能化解決方案中，布線是整個系統的基礎和關鍵環節，其質量直接影響系統的穩定性、可靠性和可擴展性。以下百實科技弱電智能化公司從布線類型、設計原則、施工要點及常見問題應對等方面進行詳細闡述。

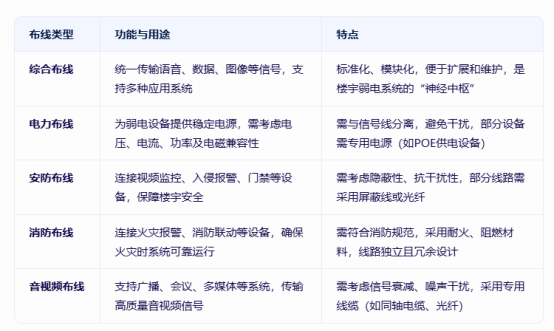

一、常見布線類型及特點

二、布線設計原則

1、標準化與模塊化

　　遵循國際/國內標準(如TIA/EIA-568、GB 50311等)，采用模塊化設計，便于后期擴展和維護。

　　示例：綜合布線系統采用六類或超六類非屏蔽雙絞線，支持千兆以太網，預留升級空間。

2、可靠性與冗余性

　　關鍵線路(如消防、安防)采用冗余設計，確保單點故障不影響系統運行。

　　案例：消防報警系統采用環形拓撲結構，任意兩點間有兩條獨立路徑。

3、抗干擾與屏蔽

　　強電與弱電線路分開敷設，間距符合規范(如≥30cm)，避免電磁干擾。

　　示例：安防監控線路采用屏蔽雙絞線，外層金屬屏蔽層接地，減少噪聲干擾。

4、靈活性與可擴展性

　　布線系統需預留足夠的接口和容量，適應未來設備增加或功能升級。

　　建議：水平子系統線纜長度預留10%-15%，垂直子系統采用大對數電纜或光纖。

5、安全性與合規性

　　布線材料需符合防火、阻燃要求，線路敷設需避開高溫、潮濕、腐蝕性環境。

　　規范：消防布線采用NH-RVS耐火雙絞線，線槽/橋架需涂防火涂料。

三、布線施工要點

1、施工前準備

　　審核設計圖紙，確認布線路徑、線纜類型、接口位置。

　　檢查材料質量，確保線纜、接插件、線槽等符合標準。

2、線纜敷設

　　水平子系統：線纜沿金屬線槽或PVC管敷設，避免過度彎曲(彎曲半徑≥4倍線纜外徑)。

　　垂直子系統：采用電纜橋架或豎井敷設，大對數電纜需綁扎固定，避免拉扯。

　　光纖敷設：采用專用光纖槽道，避免彎曲半徑過小(≥10倍光纖外徑)，接頭需清潔處理。

3、接續與測試

　　接續：采用壓接、焊接或冷接方式，確保接觸良好，避免虛接。

　　測試：使用專業儀器(如Fluke測試儀)測試線纜的連通性、衰減、串?dāng)_等參數，確保符合標準。

4、標識與文檔

　　對每根線纜進行編號和標識，記錄線纜類型、起點、終點、用途等信息。

　　繪制布線拓撲圖，建立維護檔案，便于后期故障排查和升級。

四、常見問題及應對措施

1、信號干擾

　　原因：強電線路與弱電線路并行敷設，或線纜屏蔽層未接地。

　　解決：重新規劃布線路徑，增加線纜間距;檢查屏蔽層接地情況，確保接地電阻≤4Ω。

2、線纜損壞

　　原因：施工時過度拉扯、彎曲半徑過小，或線纜外皮破損。

　　解決：更換損壞線纜，加強施工管理，避免暴力施工;使用線纜保護套管。

3、接續不良

　　原因：接插件接觸不良，或焊接質量差。

　　解決：重新接續，使用專用工具和材料;對焊接點進行絕緣處理。

4、測試不通過

　　原因：線纜長度超標、衰減過大，或串?dāng)_嚴重。

　　解決：縮短線纜長度，更換更高規格線纜;檢查線纜敷設環境，避免并行敷設。

五、布線優化建議

1、采用智能化布線管理系統

　　通過電子配線架實時監測線纜狀態，自動記錄連接變更，提高管理效率。

2、推廣光纖到桌面(FTTD)

　　在高端樓宇中，采用光纖作為水平子系統線纜，支持萬兆以太網，滿足未來需求。

3、綠色布線設計

　　選用低煙無鹵(LSZH)線纜，減少火災時有毒氣體排放;采用節能型接插件，降低能耗。

　　百實科技樓宇弱電智能化布線是一項系統性工程，需從設計、施工、測試到維護全流程嚴格把控。通過遵循標準化、模塊化、可靠性等原則，采用科學的施工方法和先進的測試手段，可確保布線系統的高效運行，為樓宇智能化提供堅實基礎。同時，結合智能化管理、光纖到桌面等新技術，可進一步提升布線系統的性能和可擴展性，適應未來樓宇智能化的發展需求。
