一、項目概述

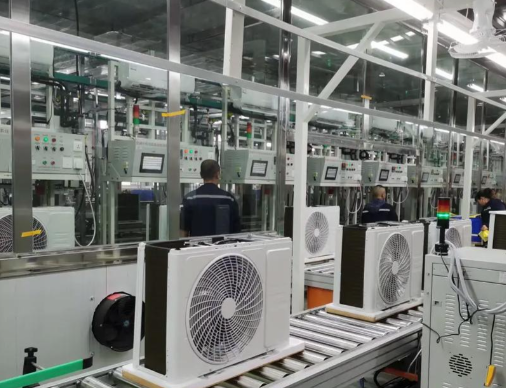

　　百實科技空調廠弱電工程解決方案旨在為貴空調制造廠構建一個集高效生產、智能物流、本質安全、綠色節能于一體的弱電智能化系統。百實科技空調廠弱電工程解決方覆蓋原材料與零部件倉庫、鈑金車間、噴涂線、兩器(蒸發器、冷凝器)生產車間、總裝線、檢測線、成品倉庫等全流程區域，通過智能化手段提升生產效率、保障產品質量、降低運營成本，助力打造現代化“智慧工廠”。

二、設計原則

　　穩健可靠：核心系統采用工業級設備與冗余設計，確保在生產振動、粉塵環境下穩定運行。

　　流程驅動：系統設計緊貼生產工藝流程，優化信息流與物流。

　　數據賦能：注重生產數據、測試數據、能耗數據的采集與分析，為決策提供支持。

　　安全至上：兼顧物理安全與網絡安全，保護核心生產工藝數據。

　　彈性擴展：模塊化架構，便于隨業務發展進行產能擴容和系統升級。

三、核心弱電系統構成

1、綜合布線系統

　　要求：作為信息基礎，主干采用萬兆多模光纜，水平采用六類或超六類屏蔽雙絞線(抗電磁干擾能力強，適用于鈑金、組裝車間)。

?特殊區域：

　　生產車間：高密度信息點設計，滿足生產線工位、設備、AGV呼叫點接入。采用工業級連接器，具備防油污、防震特性。

　　倉庫與室外區域：采用鎧裝光纜或室外線纜，滿足遠距離傳輸和惡劣環境要求。

2、網絡系統

　　架構：核心-匯聚-接入三層架構。核心交換機需高性能、高可靠性。

　　網絡隔離：嚴格劃分生產控制網、生產管理網、辦公網、安防網，通過防火墻或VLAN進行隔離，確保生產控制系統的獨立與安全。

?工業無線覆蓋：

　　實現全廠區無縫覆蓋。在大型倉庫、組裝車間等區域部署工業級Wi-Fi 6 AP，為AGV小車、手持掃碼終端、無線看板提供穩定連接。

　　無線網絡需支持快速漫游，確保AGV在移動過程中指令不中斷。

3、安全防范系統

?視頻監控系統：

　　覆蓋范圍：廠區周界、出入口、高低壓配電室、倉庫(特別是銅管等貴金屬倉庫)、噴涂線、總裝線、檢測線、發貨區。

　　技術選型：全網絡高清IPC。在關鍵區域部署AI智能攝像頭，實現人員入侵檢測、區域人數超限報警、明火煙霧檢測、未佩戴安全帽檢測、車輛識別。

　　存儲：集中存儲，關鍵區域視頻存儲不少于90天。

?門禁一卡通系統：

　　在主要出入口、重要車間(如噴涂、總裝)、倉庫、配電室、數據中心設置門禁點。

　　采用刷卡/密碼或人臉識別方式。對重點倉庫可設置雙門互鎖。

　　集成考勤、消費、訪客管理、梯控功能，實現“一卡通”。

?入侵報警系統：

　　在廠區周界設置脈沖電子圍欄，在財務室、貴重倉庫等室內區域部署雙鑒探測器，與視頻監控聯動。

?巡更系統：

　　采用在線或離線式電子巡更，確保對重點設施(如配電房、倉庫)的定時巡檢。

4、智能消防系統

　　在倉庫、噴涂車間等火災風險較高區域，采用感溫、感煙探測器和手動報警按鈕。

　　在配電房、數據中心采用極早期煙霧探測系統。

　　系統與門禁、廣播系統聯動，實現火災時的緊急疏散和通道釋放。

5、公共廣播與背景音樂系統

　　平時用于播放上下班音樂、通知，緊急時作為消防緊急廣播。

　　在嘈雜的車間內，廣播揚聲器需保證聲壓級，確保警報清晰可聞。

6、環境監控與能源管理系統

?生產環境監控：

　　在噴涂車間、兩器生產車間監測溫濕度、粉塵濃度，保障生產工藝要求。

?能源管理系統：

　　空調制造業是耗能大戶，需對空壓機、注塑機、噴涂線、測試臺等主要耗能設備進行分項、分時計量。

　　通過能源管理平臺分析能耗數據，找出能效瓶頸，優化設備啟停策略，實現顯著節能。

7、生產信息化與物聯網系統

　　生產看板系統：在車間入口、產線頭尾部署LCD/LED大屏，實時顯示生產計劃、實時產量、生產線狀態、物料短缺報警、質量合格率等。

　　AGV調度系統：為AGV物料配送小車提供穩定的網絡和環境支持，實現從倉庫到線邊倉的自動化、柔性化配送。

?生產追溯系統：

　　通過條碼/RFID技術，對關鍵部件(如壓縮機、電機)和半成品進行信息綁定。

　　記錄每個產品的組裝信息、關鍵螺絲扭矩?cái)?shù)據、檢漏數據、性能測試數據，形成完整的“一機一檔”，實現全生命周期質量追溯。

　　設備聯網與預測性維護：對核心設備(如沖床、注塑機、氦檢漏設備)進行數據采集，監控運行狀態，提前預警故障。

8、數據中心機房工程

　　作為工廠信息樞紐，需建設標準機房，包含：UPS不同斷電源、精密空調、防靜電地板、氣體滅火系統、動環監控系統(溫濕度、漏水、電源)。

四、系統集成與智能運營平臺

　　建議建設廠務監控管理系統，將以上子系統集成在統一平臺：

　　“一張圖”管理：在三維或二維廠區地圖上，實時查看安防、生產、能耗、環境等所有狀態。

　　智能聯動：如發生物料短缺，系統可自動觸發AGV配送任務;能源超限自動報警并提示原因。

　　數據駕駛艙：為管理層提供關鍵指標(OEE、能耗強度、直通率)的數據可視化看板，輔助決策。

五、空調廠弱電工程解決方案實施建議

　　分階段實施：優先建設基礎網絡和安防系統，再實施生產追溯和能源管理，最后完成平臺集成。

　　強調數據接口：弱電系統需與上層MES(制造執行系統)、WMS(倉庫管理系統)進行數據對接，確保信息流暢通。

　　選擇重工業經驗集成商：集成商應熟悉制造業流程，并能應對工廠的復雜環境。

　　百實科技空調廠弱電工程解決方案深度融合空調制造工藝，以智能網絡、全域安防、精準能效管理與全流程數據追溯為核心，打造高效、可靠、節能的現代化智慧工廠。
